弱电工程

一、建设目的

综合布线主要包含网络及语音布线系统、监控系统、门禁一卡通系统、无线系统。

建设目的有如下：

• 保证网络通畅，支持现有网络应用及将来的网络升级扩展；
• 保障线缆长期管理过程中管理有序；
• 区分室内外主干部分、设备间、配电间、水平部分、工作区等部分不同的线缆级别；
• 空间设计保证长期有效工作。

机房建设主要有机房装修（铝扣板天花吊顶、墙壁油漆及防静电地板）、配电系统（配电柜到各个机柜的配电线路）、机房承重（配套承重架）、机柜综合布线系统、防雷接地系统、UPS系统。

二、  技术方案

2.1  综合布线

本次机房的综合布线我们准备采用下走线方式。即所有线缆通过地下的架空层走线，然后通过统一的线槽进入机房，监控、门禁及无线的线路由各个点位附近的地板出来走墙壁进入天花。

2.2  机房建设

天花吊顶新机房为保证机房的环境，防治灰尘掉落，我们会在新机房进行天花吊顶，新天花采用金属铝扣板微孔天花。

2.3  静电地板

因现场的实际环境要求（原来有架空地板，需要与原来架空地板保持一致的高度），本次项目我们本项目铺设防静电地板，选用全钢抗静电活动地板。

2.4  配电系统

配电分为市电及UPS供电部分，其中市电供电设备有照明、辅助插座等；UPS供电部分有消防系统、机房区机柜内设备、辅助插座等。

2.5  防雷接地

为防止雷击电流沿市电回路侵入，在总配电进线（三相四线）处安装第一级电源防雷箱，作为电源系统的第一级防雷模块，起初级保护作用，并可以有效的保护UPS，将大部分的雷击能量泄放。
三、  技术方案

1、 缓解了客户现有办公环境的拥挤情况；

2、 增加了客户的办公扩展性（预留点位）；

3、 减少了客户因线路故障而断网的情况；
4、 保证了机房设备的使用环境，增加机房设备的使用年限。

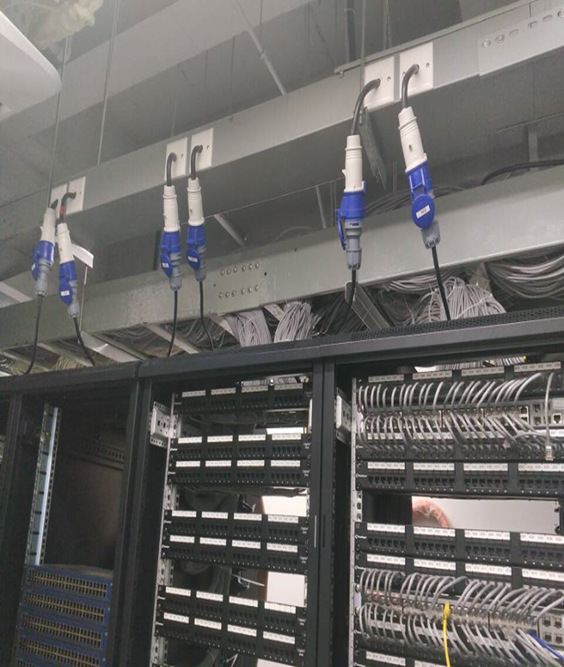

整改前：

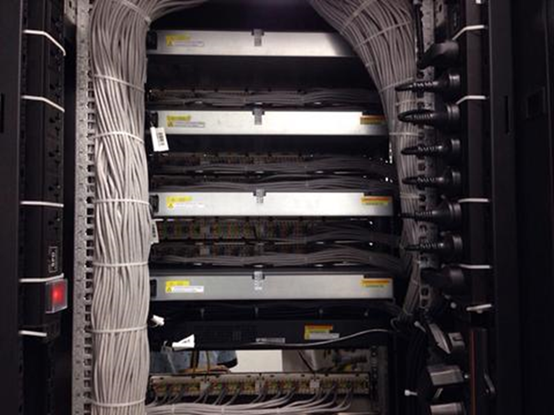

整改后：
